家庭影院的音箱定位和器材摆位都比较复杂，距离、线长、角度等等，都要预先规划好。要做好家庭影院DIY，必须要有设计图，这一步不能省。
把Excel表的每个单元格都变成正方形，每一格代表5cm或10cm，然后用边框和绘图，画张设计图其实并不难。

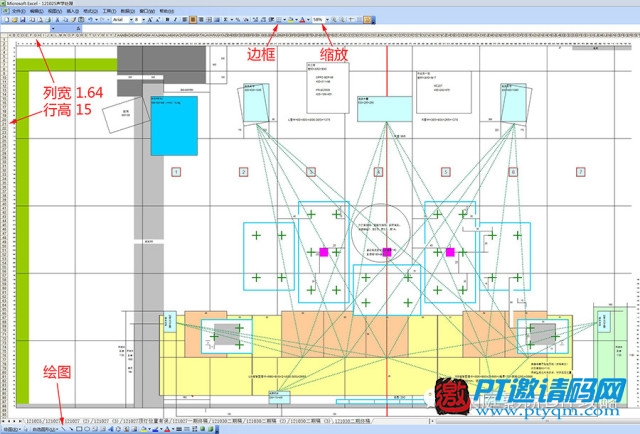

这是我家的声学处理设计图（封面“规划预算（下）”有高清图），左边绿色是阳台，上边深灰色是柱子，浅灰色是天花梁。大正方形是80cm×80cm的地板抛光砖，聆听区域横跨7块抛光砖（标注了17）。地砖是最直观、最方便的定位方法。
深蓝色是低音炮，浅蓝色是七声道音箱，银幕墙左中右声道之间是器材架，摆放功放等设备。后墙浅黄色是沙发，深黄色是座位，右边浅绿色是装饰柜，柜上面放了一个右环绕。
各声道与座位之间的虚线是声波走向，是为了给天花吸音板（浅蓝色方框）定位，中间三个紫色小正方形，就是左中右声道的第一反射点。

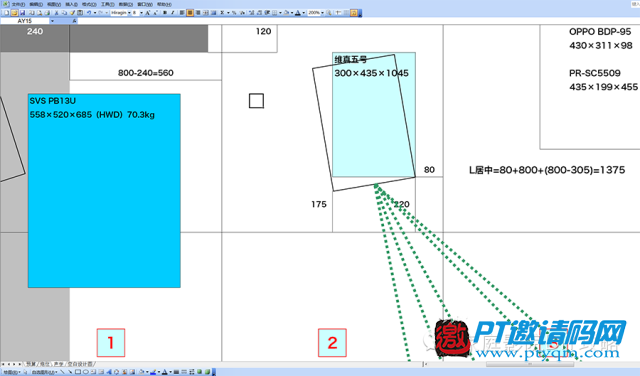

用Excel的缩放功能，缩小看全图，放大编辑细节。该图和空白设计图已包含在“家庭影院DIY攻略图表”Excel文件中，有兴趣的朋友可以自己动手，把自己的Hi-Fi影院画出来。
