★ 攻略
① 音响专用电源:从电源箱拉电源线专供音响使用,舒适版一组,精英版两到三组,豪华版四到五组。
舒适版:一组专供合并功放和低音炮,线径6平方,配20A或40A空气开关。
精英版:一组专供蓝光和AV前级,线径4平方或6平方,配20A空气开关;后级和低音炮各一组或共用一组,线径6平方,配40A空气开关。
电源箱建议采用63A的总开关,并分两路漏电保护,一路厨卫(湿区)配40A漏电开关,一路其它(干区)配63A漏电开关,音响接在干区。
豪华版:单独为音响装一个电源箱,蓝光和AV前级一组,后级一组,两个低音炮各一组或共用一组,线径均为6平方(后级和低音炮可以用更粗),各配一个40A空气开关。投影机一组,线径4平方,配20A空气开关。
要面子,还是里子?我的经验是,埋到地下的,无论是水电气,都应该多花钱,即使贵一两倍,也值得。因为“里子”要是出了问题,就一定是大问题,漏水漏气漏电,后果有多严重,不但头大,而且心寒!
电源箱(也称开关箱)、漏电和空气开关,推荐SIEMENS西门子,品质过硬且性价比高。
电源线,一位有几十年电力安装工程经验的发烧朋友强烈推荐英国倍耐力,世界五大电线厂之一,2005年更名为普睿司曼,真正的4N电解铜,铜质很好,声音平衡,价格不贵,是音响专线的首选。

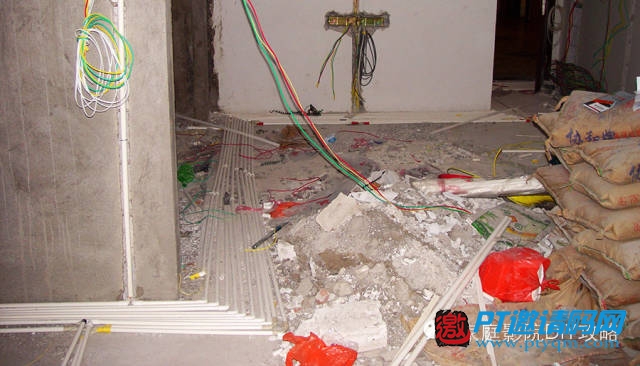

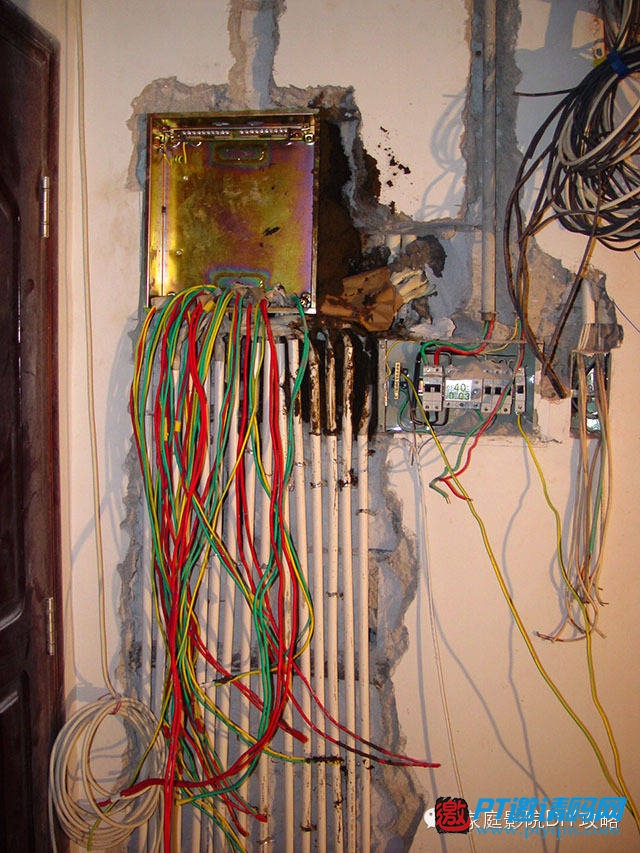

我的经验是,装修时用的电线品质越好,电源箱的独立线路越多(比如每台空调一组、每个房间一组、照明与插座分开),日后的电费就越低。因为电线品质越好,电流传输的损耗就越少,而且从电源箱到用电设备的转接越少,损耗也越少,用电效率越高,电费自然就会越低。上下图是2003年的装修照片,当时电工师傅差点要疯掉[哈哈]。
② 发烧电源线长度大多是3ft(0.9米)和6ft(1.8米),越短越便宜,所以应尽量把插座安装在靠近设备的地方。
上图是精英版和豪华版的插座位置,“备用电源”连接客厅的电路(不要和音响专线同路),用于连接带马达的设备,比如硬盘盒、散热风扇等,避免马达电流噪声影响Hi-Fi音质。
上图是舒适版的插座位置,因为不需要发烧电源线,可以把功放电源和低音炮电源合二为一。

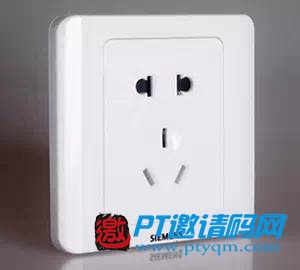

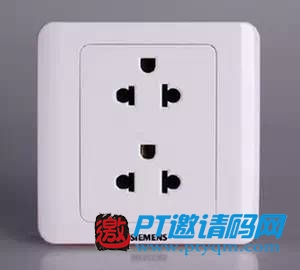

插座也是推荐SIEMENS西门子,价廉物美。发烧电源线多数是美式插头,所以精英版和豪华版要装美式插座(上图)。舒适版不用发烧电源线,所以装国内插座(下图)即可。
③ 插座的位数,前图均为一位双联(占一个插座位、可以插两个插头)。
精英版:后级一位,只插一联,留空一联备用,低音炮也一样。前级一到两位,供蓝光机、AV前级。备用电源一到两位,供硬盘盒、散热风扇。豪华版增加一个PS Audio电源净化中心Dectet Power Center(后面的实战有详细介绍),连接在前级插座,为硬盘盒、蓝光机、AV前级提供洁净电源。
舒适版:功放、低音炮、备用各一位,为留有余地,最好多装一到两位。
④ 空气开关和插座安装必须严格按照标示连接火零地线,所有的接点都要拧紧,越紧越好!
UL电线颜色的标准是:
Live火线(L),BLACK黑,金色螺丝;
Neutral零线(N),WHITE白,银色螺丝;
Earth地线(E),GREEN绿,绿色螺丝。
⑤ 埋线装插座等事情,基本上都是由装修工做的。如果您希望未来的影院系统拥有干净、无干扰、无后顾之忧的电源和信号线路,最好聘请专业电工,并亲自监督施工。
您喜欢DIY也行,这样就可以绝对放心——

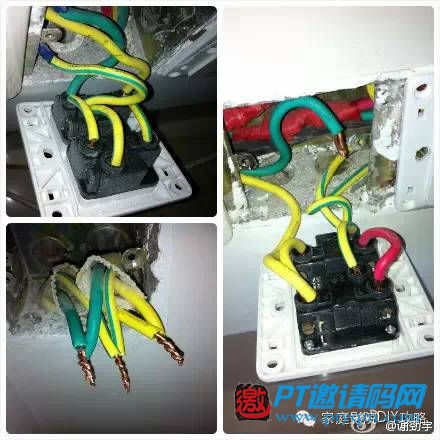

电源是Hi-Fi之源!为了实现大人(后级)和小孩(前级)不争吃,亲手更换了四个插座,虽然手工非常精致,但每小时换一个的“电工”,肯定饿死~~[汗][爆笑]
★ 原理
一、为什么接点要紧?
无论是电源,还是音箱线、信号线,接触点都要紧!一定要紧!越紧越好!紧,就是接触好,接触越好,损耗和失真就越小,声音就越Hi-Fi。
能否紧紧地抓住插头,保持紧密接触,是影响插座性能最关键的因素。所以电源线插入插座后就不要动了,而且尽量少拔插。建议豪华版使用的PS Audio电源净化中心Dectet Power Center,插入感明显不一样,哇,那个紧啊,必须用狠劲才能拔出来。如果您能找到这种感觉的插座,而且不是杂牌,那就买吧,不会错到哪去。但记住,是挤压的紧,不是勾住的紧。曾经有个插线板,拉断了里面的铜片才拔出来,原来是勾住了插头前面的小洞[郁闷]。
没有推荐更好的插座,是因为帮L先生的独立影音室选购了据说是发烧友公认的素质最高、最全面、最热门的Hubbell 5362(www.hubbell.com),价格是西门子的十倍,但插进去松松的,好像有插不到底的感觉,可能是电工太粗鲁给搞松了也不一定。
一直想找医疗专用的插座,因为标准肯定比民用高很多,也一定紧得多,否则人家连着的呼吸机突然松了,那真是要命的。您如果有渠道,可以试试,如果效果好,记得告诉我,我也换来插一插!:)
二、为什么一定要给音响拉专线?
音响是靠电力驱动喇叭震动产生声音的,所以电源是音响的根本。有充足、洁净的电源,是Hi-Fi的大前提。这个问题很多发烧界前辈都曾经论述过,在此全文摘录刘汉盛先生的《电源虽然相当无奈,但还是要做》(《音响论坛》的《谈电源三篇》之首篇)。
说起电源,我相信每一个人都有同样的心情:但是又何奈。明明知道,电源可说是一切的基础,如果电源不足,扩大机就吃不饱,吃不饱的马儿怎么能跑得好;如果电源肮脏,杂讯流窜其中。血管中如果杂质过多,人怎么健康得起来?所以说,每个人都知道电源是最重要的事,问题是,怎么做才能把自己的电源弄好。
在此,我想与读者们谈谈我自己的经验与看法。不过,您可别期望过高,因为,我也是与您一样,面对电源,可用的筹码很少。不过,我比各位幸运的是我有过许多次装潢的经验,每次都会遇上不同的情况。累积起来,我的经验可能就比您丰富了。以下,是我认为一般人可以做到的几个原则。
○ 类比与数位分道
首先,电源第一要务就是“人车分道”,对不起,是“类比与数位”分道。而这类比与数位的含意很广,不仅代表音响而已。这话怎么说呢?先来看看室内的照明设备。在一般家庭中,大概会有日光灯、卤素灯、省电灯泡(假的白热灯泡,其实也是日光灯)以及白热灯泡等四种。这四种,除了白热灯泡是靠烧钨丝来发光之外,其它都要借助于变压器,以另类方式方光。这也就是说,除了白热灯泡之外,其它的灯具都会因为60Hz的闪烁动作或变压器发热之后所产生的杂讯而影响到电源的纯净。此外,调光器本身也会发出杂讯。像这些不够干净的照明用具不仅影响电源而已,它们还会发出噪音,影响聆听音乐的安静程度。如果您不信,请在夜深人静时打开日光灯,听听看是否有很小声的高频杂讯。从以上的叙述中,您会发现白热灯泡的发光状况是连续性的,也就是类比的;而日光灯所发出来的光线是不连续的快速闪烁,它是数位的。所以我说,在照明上,类比与数位也要分开。我的意思是:如果您在听音乐时,最好只开白热灯泡。等到要看气氛时,才把其它的灯具打开。
此外,我也说过多次,凡是有马达的电器用品都不要与音响电源串在一起。因为只要这些电器用品一启动,杂讯就源源不断的进入您的音响电源中。或许您没有试过这样会有什么影响,在此我举另一个例子来说明:我的VTL350曾经因为某个开关接触有问题而在喇叭里发出很小声的杂讯,当我把手提电脑电源插上同个插座、并打开电脑电源时,喇叭里的杂音马上就增强了。关掉电脑电源,杂音又恢复小声。您看,即使是高级的手提电脑,把它的电源与音响接再一起,都会产生这种影响,更不要说冰箱洗衣机烘衣机冷气之类的东西。
再来说到音响器材的类比数位分道。由于数位线路很怕干扰,而且它们也会干扰别人。这也就是说,数位器材很孤僻,所以,孤僻的人就让它孤单,以免它不合群。音响的数位器材就是这样,最好给它们一条独立的电源,不要与其它的音响混在一起,免得自误误人。
○ 大人与小孩分桌
所谓大人,就是大功率的后级;所谓小孩,就是前级。大人与小孩如果同一桌吃饭,大人总是吃得又多又快,小孩永远只能捡剩的。虽然说前级所耗的电源很小,怎么样都够用。不过,当有些纯A类大功率后级随时都在吸食电源时,家里供电紧张的时候的确也会影响前级。所以,前级单独拉一条线给它用,后级单独也给它一条,这样彼此不会抢食,大家相安无事。
○ 电源箱越远,电源线要越粗
一般人家里的电源箱与您的音响室应该不会再一起,有时候,电源箱在客厅,音响室在最远的房间里,二者海角天涯各据一方,此时就是音响迷最头痛的时候。想要从电源箱拉电源过来嘛,路途遥远,而且还要穿墙打洞,既不美观工程又浩大。如果委屈自己用墙上的插座嘛自己明知道根本不够用。怎么办?当然只有二个作法,聪明人看开一点,就用墙上的插座再拉牌插好了,反正我的音响没那么好听。像这样的人就不会有困扰。然而,有些人偏偏就是追求Hi End精神,一定要把电源弄到自己满意为止。此时,唯一的办法当然就是请电匠来拉线了。
由于线要拉得很长,很长电流就会耗损,所以一般而言线径粗一些有好处。多粗呢?我的经验是:如果电匠告诉您“一般多粗就够”,您就加上三倍粗,这样一定够用。电源线要怎么走?为免影响观瞻,我的经验是走地板墙边比较不显眼,而且最好是把电源线用电工用的软铁管保护起来,以免自己把电线弄破皮;或者被老鼠当作磨牙工具。由于这种软铁管直径有限,如果用它,您就无法拉很粗的电源线。其实,我认为不必很粗也已经够用了。通常,您告诉电匠要多粗,电匠就会告诉您,电力公司没有给您那么大的电,用了那么粗的线也是白用。这话是真正有道理的,不过音响迷大部份听不进去。我的看法是:电匠根本不了解音响迷所需要的除了实用价值之外,还有心理安慰补偿的作用。
○ 电源线不要首尾串起来
我的意思是,电源线不要从电源箱拉一条出来后,就一路分了很多插座,这样的话到了管线末端,电压就会不够。最好的方法就是从电源箱中一齐拉出几条线,每条线就是做一个插座。这样一来,每个插座的电都是足的。当然,如果您要这么做,必须有一个先决条件,那就是您的音响室与电源箱在一起,才有办法这么拉。否则,一次拉那么多组线出来,我看这些线要怎么走?
以上我所说的,都是一般人可能可以做到的。其它像打地棒拉真正的地线,根本就没有几个人能做到。或者是向电力公司申请一个电桶,那非得特权阶级才有办法。至于一般人喜欢用的电源处理器,那就不在本文的范围中。我的看法是,很少电源处理器能够全面有效,而且没有副作用的。所以,与其后天吃补,倒不如先天把身体练好,用足够且干净的电源来代替电源处理器。
或许有人会说,就算我自己把家里电源弄好,但是邻居的电源杂讯就不会串到我家里吗?在公寓内,我想这是难免的。既然这样,上面我所说的岂不是白说了吗?话不是这么说,如果您做了,事情可能不会那么糟。如果您不做,事情就会更糟。何况,这样做也花不了多少钱,说不定少买一条讯号线费用就有着落了。像我,由于拥有二个独立的电源箱,所以我拿一个来给音响用,另一个则给家里所有的电器用品、照明使用。我想,不会有多少人家里拥有二个电源箱的吧!不过不必羡慕我,我住的也是公寓,您有的问题我还是会有。
刘汉盛先生最新力作《音响调声学》的第七讲“正本清源 市电电源的处理”中对上文做了新的修订,强烈建议各位烧友订购学习。
★ 实战
我家是2003年装修的,用的是西门子开关箱、漏电开关、空气开关和电源插座,广东电缆厂的电线,专门拉了一组6平方电源线供音响使用。
现在这组音响专线,专供麦景图MC207七声道后级和左低音炮的Bryston 7B SST2单声道后级使用。右低音炮的Bryston后级因为距离太远,只能使用客厅电源。连接客厅电源的还有PS Audio的电源净化中心Dectet Power Center,为蓝光机、硬盘盒、AV前级提供纯净的电源供给。
PS Audio(www.psaudio.com)是世界领先的Hi-End电源处理品牌,它最牛的产品是电源工厂,非常贵重,就是很贵、很重,呵呵。Dectet Power Center是简化版本,看上去像个电源插板,但其实“里子”并不简单,所以也挺重的。

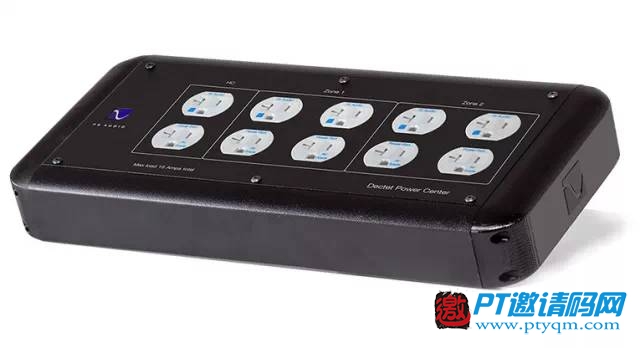

Dectet是美国最先进的Hi-End电源中心,以一个紧密封装的结构,提供组件级的交流电源清洁和保护。Dectet共有3个区共10个插座,每个区均为独立隔离,以真正实现电流浪涌和尖峰保护、电压不足保护、以及差分和共模交流电源滤波。(译自用户手册,图片摘自官网)
左边第一个区,是最靠近电源线的HC(高电流区),有两个插座,我用来插AV前级ONKYO PR-SC5509。中间的Zone 1和右边的Zone 2各有四个插座,我分别用来插蓝光机OPPO BDP-105和硬盘盒。这样就可以实现刘汉盛建议的,把类比、数码、马达各自分开。
蓝光、AV前级、硬盘盒都属于耗电量较少的设备,刘汉盛说的“小孩”,使用这台Hi-End的电源净化设备,相当于把水过滤后再给小孩喝,有利于提升信源和前级的音质。但是后级,因为是胃口很大的“大人”,过滤的速度跟不上他喝水的需求,所以除非用PS Audio的电源工厂(大概原理是将交流电变成直流电,用电池这个大水池蓄起来,然后再变回交流电供音响器材使用),否则最好的办法是刘汉盛所说的,直接从电源箱给它拉一组粗线。
本文出自谢劲宇的《家庭影院DIY攻略》微信公众号
