★ 攻略
① 因为环绕音箱距离功放较远,需要很长的音箱线,所以关键是真材实料、性价比高,建议选择大厂大批量生产的专业线材,舒适版和精英版预算每米20元以内,豪华版每米30元以内。
此类产品通常是多股线,内芯越粗越好,股数越少越好,线径至少3.3平方×2(正负极)。舒适版因合并功放接线柱所限,不要超过4平方,精英版和豪华版也不必盲目求大求粗,5、6平方足矣。

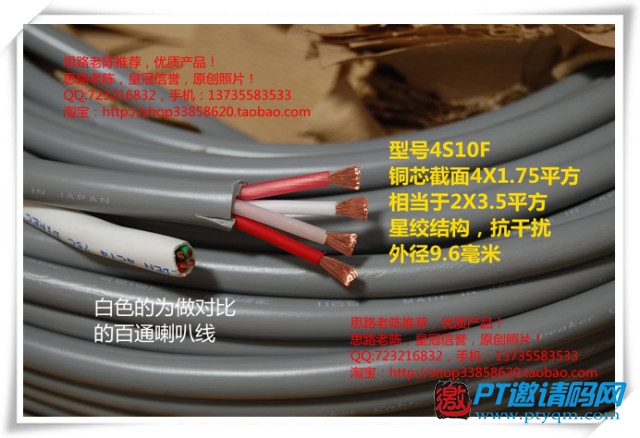

推荐思路老陈淘宝店(shop33858620.taobao.com)的日本原装进口CANARE佳耐美音箱线,4S10F线径3.5平方×2,每米20元;4S12F线径5.6平方×2,每米26元。均为4芯线,采用十字交叉,把两条红色并联成正极,两条白色并联成负极,效果比2芯线更佳。
如追求完美且预算充裕,推荐AudioQuest的Type 4(下图摘自AQ零售报价书),每米完税折算人民币约100元。虽然Type 4的线径只有1.65平方,但再粗的普通多股线也不是对手,所以推荐精英版和豪华版用于连接左中右主音箱,具体留待“B7线材”和“B8系统连接”详述。
② 购买和安装环绕线时,应尽量多预留一些长度,免得穿好线才发现差了一小截,那整条线就浪费了,音箱线是不能接驳的。
理论上,为了实现平衡的声场,左右侧环绕、左右后环绕都应该像Hi-Fi两声道一样,采用一样长的音箱线。但实际上,因为设备摆位和走线路径的差异,每个环绕需要的线长未必相同,特别是在客厅走明线。好在有Audyssey房间声学校正,可以自动调整各声道的延时和平衡,所以环绕线按需购买即可,大可不必执着于左右长度相等了。
③ 音响线材是有方向讲究的,AQ的线身印有箭头,加耐美没有箭头就按英文字母的方向,不要装反了。怎么可能装反了呢?L先生的独立影音室就装反了,因为装修工贪方便,将一条长线对折,中间剪开变成两条,然后直接穿管,四条线刚好两条正、两条反,而且直接埋入墙没法重装,郁闷!

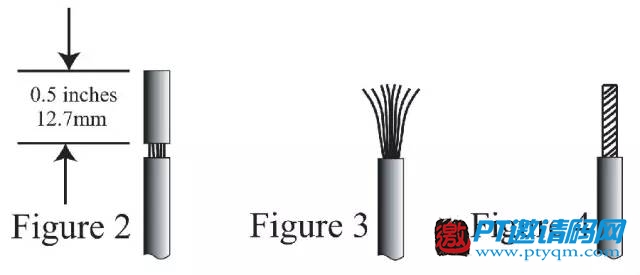

④ 剪开线身时要十分小心,尽量不要剪断里面的内芯。建议使用专业剪线钳,其次是切纸刀,再次是剪刀。不用剪太长,下图摘自麦景图后级功放说明书,只需0.5英寸约12.7毫米即可。脱光光后,用力拧紧。
我追求完美,会先拉一张纸巾擦拭线芯、擦干手指,然后再拧,避免手上有汗加快线芯氧化。拧紧后小心插入功放和音箱的接线柱,线很粗,孔不大,花点心思,别烦躁。然后拧紧接线柱的螺丝,第二天再用力拧紧一次(你会发现原来还有余量),越紧越好,原理在“B2.2电源”说过,不再重复。

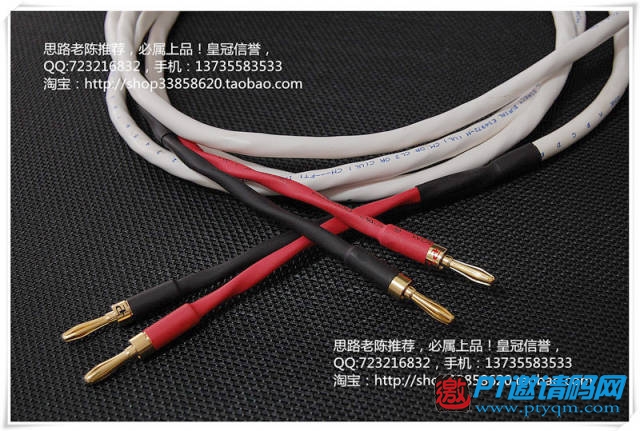

把内芯铜线直接接入功放和音箱,不经过连接头,音质是最好的,但是费时费力。想省心的朋友可以多花点钱,请思路老陈做成带连接头的成品线。下图的连接头是香蕉头,插拔很方便。还有一种是叉头,可以紧紧地拧在接线柱上,所以更好。
⑤ 音箱线和接线柱通常都会用两种颜色区分正负极,比如红黑、红白、黑白等等,接线时注意不要接反,否则会因相位出错造成声场混乱。传统Hi-Fi两个音箱基本不会错,但家庭影院接七个声道难免会发晕,我就错过一次。
⑥ 穿线之前最好先用油性笔在线的两头标上LS、RS、LB、RB(左侧、右侧、左后、右后),接线时就容易辨识了。如果忘了标,就在接好环绕音箱后,拿一个电池,在功放这头逐条线测试,黑线连着电池负极,红线在正极轻轻擦,对应的音箱就会发出“啪啪”的声音。这需要两个人,否则你在这头擦,那头四个音箱很难分清哪个在响。
★ 原理&实战
① 关于性价比
音箱线分为成品线(Prepared Speaker Cables)和散装线(Unterminated Speaker Cables)两种,成品线是做好连接头的(下图),大多是8英尺(约2.4米),两条一套,用于连接传统Hi-Fi两声道。特殊长度的成品线需要订制,而且比散装线贵很多,所以环绕音箱通常都会用散装线,卖家成卷进货,根据买家需要的长度剪线销售。
如果把成品线比作是衣服,那么散装线就是布匹。该如何选购布匹?是选择小批量个性化的,还是大批量专业化的?这种布是意大利生产的,法国的蚕丝,德国的工艺,是英国王室晚装指定品牌,价格当然不便宜啦,这才衬得起您的身份呀。拿这种布做校服如何?牛津剑桥也没这必要吧?
环绕音箱线距离很长,“身份”并不重要,关键是真材实料、性价比高,所以建议选择大厂大批量生产的专业线材,虽然外表普通,但全都按规格定价,一分钱一分货,没必要多花冤枉线。思路老陈秉承同样的理念,所以建议到他的淘宝店选购。
② 关于线径
音箱线的线径,通常以平方毫米表示,指的是正极(或负极)内芯导体的截面积,而不是整条音箱线所有导体(正极+负极)的总截面积。2平方的音箱线,是指正极和负极两条内芯均为2平方毫米,整条线合计则是4平方。
用多股线连接环绕音箱,为什么至少要3.3平方?

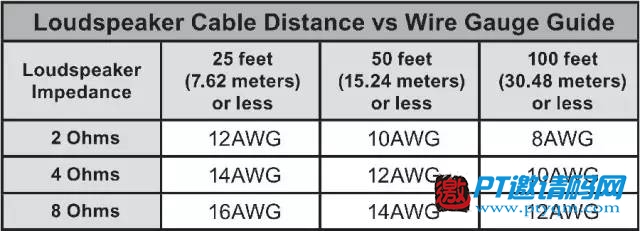

下表摘自McIntosh麦景图后级功放的说明书,标示了音箱线长度和线径的标准。因为说明书是以多股线为例说明怎样剪线、拧紧的,所以该表格应该也是多股线的标准。

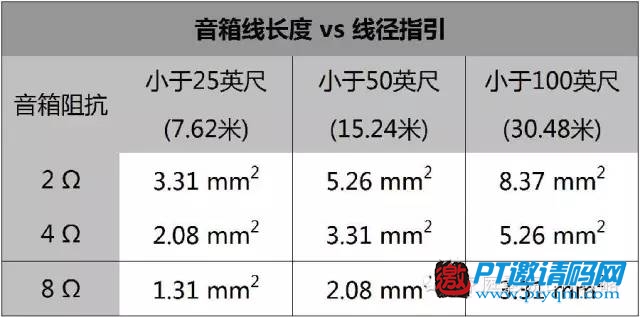

AWG,American Wire Gauge(美国线规),数字越大、线径越小。8AWG是8.37平方,10AWG是5.26平方,12AWG是3.31平方,14AWG是2.08平方,16AWG是1.31平方。把麦景图的表格翻译一下,再一次凸显了标准对Hi-Fi的意义。
如果前后墙距离超过4米,环绕线长肯定超过7.62米,也就是上表的第二档。音箱多数都是4Ω和8Ω的(攻略推荐的维真环绕是6Ω的),Hi-Fi总要留点余量,所以建议线径至少要3.31平方。
③ 关于内芯结构
2003年打造第一套家庭影院时,根据一位做专业音响工程的好友建议,选用了上海华敏电声器材有限公司(www.huaminsh.com)的“华真牌”音箱线。该公司是国内专业线材的老牌大厂,符合真材实料、性价比高的原则,所以后来父亲的客厅影院、L先生的独立影音室,都是用它,去年发布的攻略也有推荐。
原来一直以为,音箱线越粗越好,特别是低频,功率越大、电流越大,输送电流的管道当然是越粗越好啦。所以升级双炮,用900W大功率单声道后级Bryston 7BSST2驱动SVS PB-13Ultra,当然要用最粗的音箱线来连接。没想到,1.65平方完胜5.6平方和4平方,低音炮都能听得出来,那全频音箱岂不是更明显?是的,X先生的新影院给出了肯定的答案。

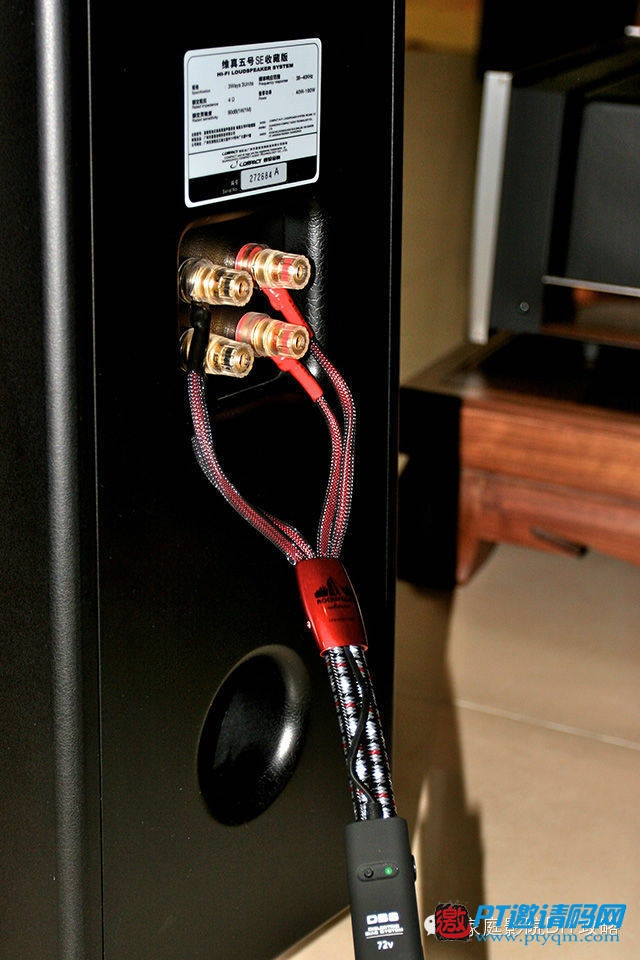

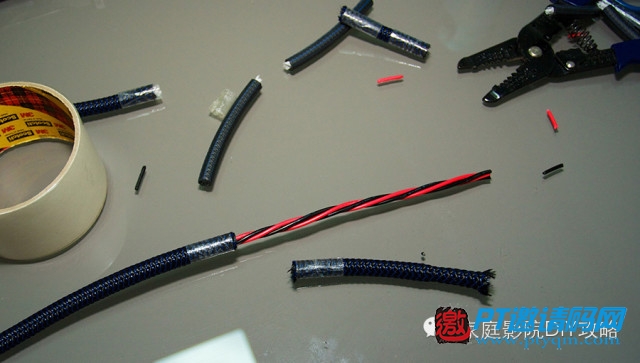

上图就是胜出的AQ Type 4,线径只有1.65平方,与五六平方的线相比,是如此的纤细,以至于把它接上双炮时就没抱太大期望,早早打定输数,心想花了钱,尽人事试一试吧。没想到一开声,它就以“实际行动”证明了自己的本事(具体留待“B4音箱”详述)。
但即便如此,还是不够放心,毕竟麦景图的标准摆在那里啊,要不要把两条Type 4并联成3.3平方呢?于是到AQ官网发邮件咨询,技术专家回复如下:
The most important thing about gauge is making sure the speaker cable has a minimum gauge in order to eliminate any issues caused by resistance. Type 4 meets this requirement. You can successfully run Type 4 50 feet for rear speakers without any issues.
线径最关键的是要保证音箱线能有足够的口径以消除电阻引起的各种问题。Type 4满足这个需要。你可以用它连接环绕音箱,在50英尺(15.24米)以内不会有任何问题。

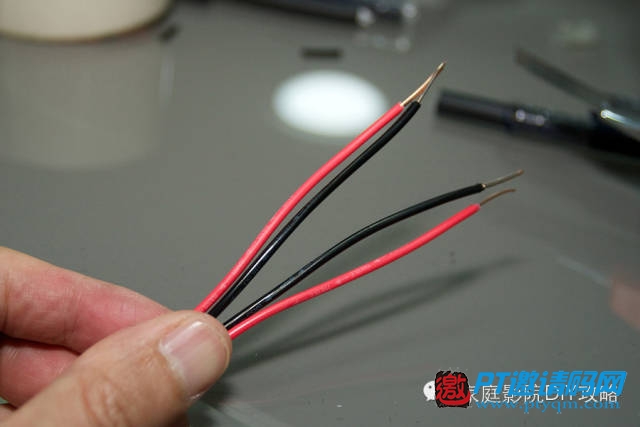

There are 4 conductors. Twist the two black conductors together for the negative connection and twist the two red conductors together for the positive connection.
共有4条内芯导体,将两条黑线拧在一起接入负极,将两条红线拧在一起接入正极。
Don’t use one piece of Type 4 with all four conductors twisted together for just the negative or positive connection. By using two cables in this way (one for positive, one for negative) you will create a very high inductance cable which will sound very rolled off. Not recommended!
不要把一条Type 4的四条导体拧在一起接入音箱的正极或负极。这种两条线各连一极的方式(一条连正极、一条连负极)会造成极高的电感,使声音变得很差。绝不建议这样做!
实际听感完胜,技术上也得到了肯定的回答,所以推荐给有米的朋友。我要努力工作,存多一些米,下次升级也用它来做环绕音箱线,yeah!

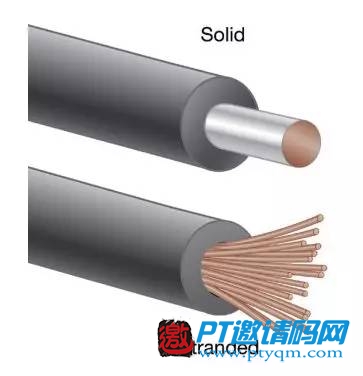

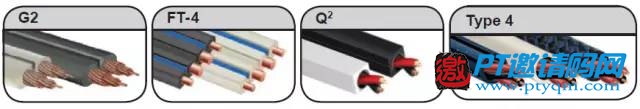

为什么细线能赢粗线,在“B7线材”会有详细解释,这里先简单说明一下基本概念。音箱线的内芯导体,分为单股和多股两种,见上图(摘自AQ技术文档)。因为集肤效应会导致失真,内芯越多越细,对信号的扭曲就越大。所以内芯越粗越好,股数越少越好。另外,线材的结构决定了电气特性,导体平行不如绕行,两条绕行不如四条绕行。下图摘自AQ零售报价书,档次和价格从左到右递增,形象地体现了上述原理。
普通的多股线,其实还不如上图最左边按同心圆绕制的,毕竟是一分钱一分货,内芯越粗、工艺越复杂,当然就越贵了。考虑到性价比,我们只能在矮子里挑高个,尽量选择更好的普通多股线了,以下列出一些实例,由低到高,你懂的。☺
- 4平方×2芯,每芯504支(指每芯股数,下同),每支直径0.1mm,线径=π·r2=3.14×(0.1÷2)2×504支=3.96平方。
- 2.5平方×4芯,每芯77支,每支直径0.2mm,线径=3.14×(0.2÷2)2×77支=2.42平方。可以十字交叉做成5平方×2芯。
- 2.8平方×4芯,每芯35支(没有标示,是亲手数的),每支直径也没有标示,根据公式倒算=(2.8平方÷35支÷3.14)开平方=0.16×2=0.32mm。可以十字交叉做成5.6平方×2芯。
可见,购买环绕音箱线,线径是前提,越粗越贵,但未必越粗越好,最好能数一数内芯的股数,数得清的可能会更好一些。☺
