对于装修一般的公寓房,大部分的影音爱好者,都是希望在客厅里组建自己的第一个私家影院。
回想我当时,作为一名20多年前的音响发烧友,也是一不小心知道了投影机这个产品,才入了这个坑,走了很多歪路,花了很多冤枉钱。后来,在2005年,开始从事家庭影院投影音响系统相关的这块工作,积累了一些经验,现在,我把相关经验分享给大家。 这篇文章是网上找的,我在原文基础上删改了一部分,使之更合理化。
今天要谈的是前期布线的事情。
首先,必须考虑好自己的预算情况。比如你想投入多少钱,按视频和音频分开,视频考虑多少钱,音频考虑多少钱。想要多大的画面,想要达到什么效果。来选定合适的器材,可能要买的器材的型号。 根据型号考虑位置,因为不同型号位置要求不一样的。比如a投影机,3-4.5米可以100寸,而b投影机2.5-3.2米,就能投影100寸,不是所有的型号都适合自己家。音箱系统,是打算使用落地主音箱,还是卫星音箱系统。哪种方案适合你这个房间,是用5.1,还是7.1,或者全景声系统。 这里说的就是先确立好整体方案,整体方案确定了,就不会感到无所适从了。
思路老陈
本站微店(https://weidian.com/?userid=978416558)也可以购买思路老陈家的线材及投影幕布等,价格和思路老陈一样,本站微店购买可以赠送mteam、hdsky等PT站邀请码。

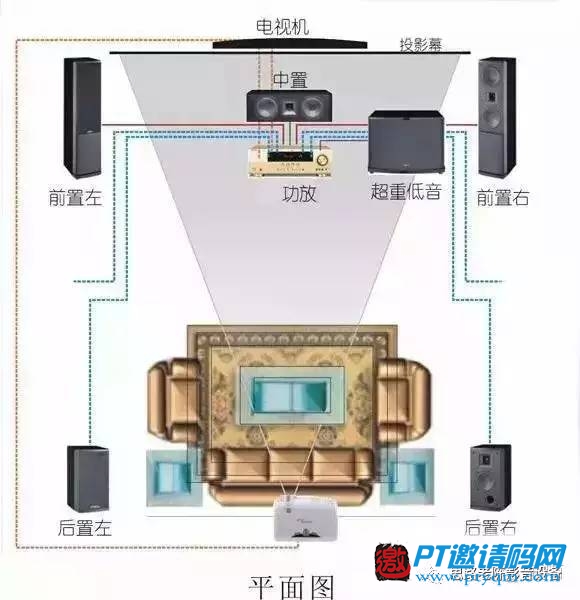

然后,可根据方案,确定以下情况:投影机装在哪里,用什么挂件,位置,远近,高低,装在顶上还是壁挂在后墙呢,音箱系统,是落地主音箱,还是卫星音箱系统。音箱装在哪里合适,位置远近,高低,器材放在哪里合适,如何走线合理,线路选择,都确定好,然后要计算出线路走向,线路长度。 最后再出手购买线材,交予电工,让电工按方案情况布线。
以上工作,一般是委托本地家庭影院设计机构帮你设计好,一般这个设计费是整体器材的百分之15,比如这套系统造价是3万,那么设计费就是4500元。如果不想花这个钱,你可以找思路老陈,思路老陈会帮你做方案做好以上全部设计。费用是0 ,前提是你得照顾老陈生意,思路老陈器材价格公道,不多赚一分钱。具体你找老陈问吧。联系方法最后有。
思路老陈把方案给你后,你需要自己先领会方案,打印出来,把方案给你的装修设计师,或者项目经理。让他们会转化成施工图纸。总之他们会和工人交底的,中途你需要监工,看他们是否按方案说的做。 如果你不清楚,可以拍照让老陈帮你看一下。帮你把关一下。
装修时第一个进场是就是水电工,他们会在前期在墙上和地上开槽,按照施工图或者文字描述,把要埋的管子埋入,把规定的电源线与其它线材穿好。这时的其它线材就包括影音线材(HDMI线、音响线、低音炮线)布线规则。
1、首先,说音响线材

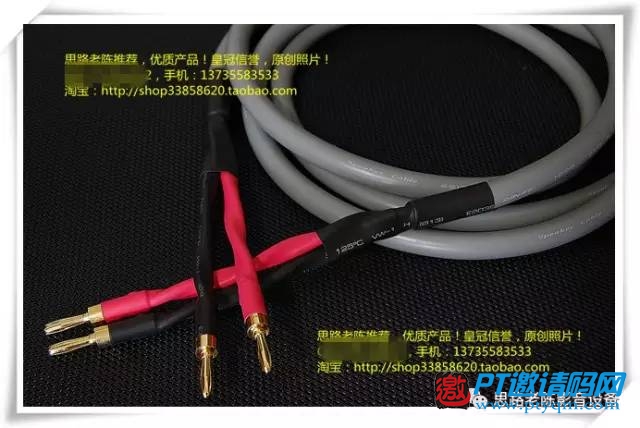

如果你用的是专业的HIFI音响,或是影院音响,而不是背景音乐音响,请注意,不要用那些电工师傅提供的,或者电线店里买的线,那些个市面上5-10元1米的音箱线很烂,那种线俗称透明金银音箱线,其实内部是铝线,外面是镀层,非常影响效果。务必记住,让你的线材对得起你的音响,好马需配好鞍。思路老陈店里音箱线好的hdmi线,是他的三大主业之一,有美国eta和日本佳耐美音箱线,重料定制的高品质hdmi线等各种材料。这里不是说吹嘘老陈的线多好,只是陈述这个事实,思路老陈的线,不便宜,真的。 和其他网店的相比,他家的hdmi线算是贵的,但是他有他的原则,他就是个那样的人,他的hdmi线是他超标量设计,重料定制的,用的放心,效果好,不容易坏。就像绿城的房子虽然贵点,但是确实品质好。 老陈hdmi线做的材质好,重料,埋下去很放心。一分价格一分货,很多音响店从他家拿条464元的10米hdmi线,转卖给本地客户1000元1条。如果音响是本地买的,切记要买名牌有型号的器材,这样你就算花了大钱,东西总是对的,东西没有买错。 再说一下,音响店送的线,不要用,直接扔了,因为送的线,他们也是市场里的做线的摊位拿的,品质很次的。
2、电源
希望你器材使用的电源是从总开关拉的独路电源,最好是用4平方的品牌国际电源线,这可以保证大电流下,电压波动小。尽可能不要跟其它用电串联在一起,并且绝对不可以与空调、电冰箱联在一起。冰箱空调灯具,都是开关电源类的高频电路,对电网污染大,产生谐波,导致杂音,恶声。 我建议,低音炮单独1组2.5-4平方的线,功放播放机,即电视柜那边单独1组2.5-4平方的线,投影机单独1组2.5平方的线,投影幕电源无所谓,并且耗电也少。
3、又说到线材了,这次重点说HDMI线

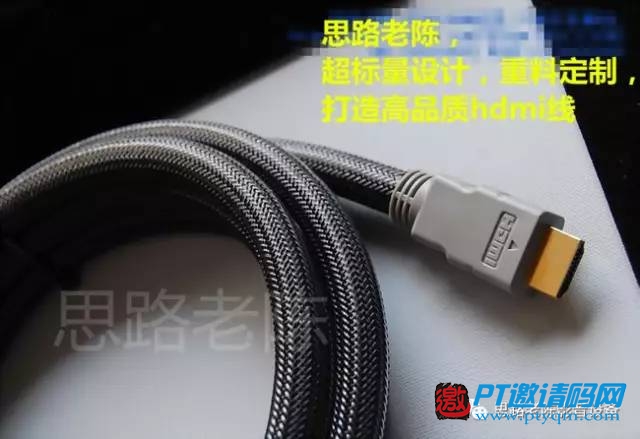

现在HDMI已经出到2.0版,很多线材价位相差很大,尤其是五米以上的线材,网络价与实体店的价格相差实在是大。大约是2倍。有客户为了便宜,把正品的10米线材(比如高登尚的10米1000多,思路老陈的10米464元),仅用100多元就买来(也不能全怪消费者,他上淘宝搜到排在前面的就是这种便宜线,销量很大所以排在前面了,其实这是刷单刷信誉,才让他排在前面,即买的人其实不是真的消费者),然后这名客户直接在装修时用上了,埋进管子里,安装时,发现无法传输信息,黑屏,换了1条好线就正常了。而装修已经完毕,线材无法抽动,一切……。别说当时试过了是可以的,请注意,不同的器材发出的信号是不一样的,如果你要试,就一定要拿你以后要用的三个器材连一起去试(碟机-功放-投影)。通过就用吧。说来是这样的,如果不是埋在管子里的,可以自由替换的,不介意你用小厂制作的线材,因为出了问题你可以自由的更换,如果是固定的,请勿省线省出大麻烦。装修时,绝大部分线材是直接放进管子,或者是有弯头的,在明管的时候放入的,卡住的时候,很方便松几下就可解决的。但是一但装修完毕,那些隐蔽工程都做好,想要更换已经很难很难了。根据做线老陈经验,1条10米hdmi线,如果不偷工减料,必须要300元左右的成本才能做出来,还需要加上工厂人工费,检测费,和利润,大约要将近400元出头,老陈卖464元,其实是良心。 因为没有偷工减料。如果偷工减料的做,比如芯线用铝的,铜材编织网不用200芯,用64芯,并且材料也用铝的,或者不用编织网,用一层pvc膜(没有屏蔽效果),那么,这条线成本就大大降低,100多块钱就能卖了,消费者看了这条线外观漂亮,买去很开心,直接埋下去,最后等着他的就是“傻眼”。 我有个经销商很厉害,他接了很多工程,用的都是好线,试机一般都是一次性成功,他的秘诀就是埋hdmi线的时候,埋2条,1条是高登尚,1条是思路老陈hdmi线, 用高登尚,贵,反正是客户出钱,写在合同里的, 另1条是老陈hdmi线,看中的是老陈hdmi线的品质,万一那条高贵的高登尚坏了,思路老陈hdmi线就必须顶住,所以,用老陈线做备胎,可靠啊。
4、线长
如果没有专业人员指导,你自己玩设计,请让水电师傅在器材(放功放等设备)的音响线(包括低音炮线,如果不是成品线,并且没有放在前面的)长留0.7-1米,不要算好了留个50CM,那会出大问题的了,一但有必要放在柜里的设备拿出来维护,你就只能把设备后面的插线全拨了才能拿出来,或者趴在柜子上,艰难的工作着。实际上如果这样的话,本来十几分钟能处理好的事情,可能要花上一二个小时来做,难度就在于这个线实在太短了。如果你的音响是挂墙或是吸顶的,线留长30-50CM就可以了。如果你的用的箱式音响或是用在架子上的书架箱,那个线长最好也留1.5米-2米。音响可能会因为音质,或是客厅的布局,是要移动位置的。并且实在是长了,这个线也是可以剪的了。你一定要明白,音响线宁愿剪也不要接。
5、管子
设备到投影的管子要用32的,HDMI线的头一般是扁的,宽度大约23毫米,高有1.5CM,管子放的大一点,安全一些。另外在布线是一定要跟师傅说,这线的头是不能剪的了,不能弯的很厉害的,在插头部分的20厘米,要包上电工胶布,然后才放入管子。hdmi线穿管不能拉,要用送的方式,拉的话,容易拉坏。设备到音响的管子可以用20的,基本上放一根线的,如果师傅要二条线一起过来,也不会有事,随他高兴了。
客厅里现在的电视基本上是要挂墙的,你最好确定好电视的尺寸与位置,让水电师傅埋一个75的管子,这是走电源线与HDMI线的,(现在的数字电视讯号可以用HDMI线直接输出,所以有线讯号线省略了),因为电视机的电源线一般是连在电视机上的,你要整个插头通过75的管子。50的管子是不够的。
关于管子的材质是PVC、PVR还是渡锌管,只要不与电源并排放,并且保持50CM以上就可以了。hdmi线,音箱线,和电源线可以交叉,最后那段没办法分开点,也可以和电源线并在一起,
6、插座
现在很多影音器材的插头不是统一的国标,普通的电源插座需要另配转接口。如果当时定插座的时,我们留个心,在器材与投影机处用多功能插座就不会有这个问题了。
插座数量,功放需要一个插座、碟机需要一个插座、电视需要一个插座、低音炮需要一个插座、高清播放机需要一个插座,另外你的iPod也要插座,这里就要六个插座了。可能有些你用不到,可能你设备还要多,但是我认为你最好在器材处连排放六个插座。你最好不要指望一个五眼的插座可以放一个二头加三头,这种情况现在很少,往往用了一个二头的就不能用三头了,反之也然。8、投影机如果你的影院包括投影机的话,需要一个独立五眼插座,并且一定要保证是独路,最好跟其它影音器材是一路的。如果你想单独控制这个投影的话,也不要把开关与电灯开关放在一起,最好能找一个隐蔽的地方放开关。
投影机处的HDMI线最好也留50CM,最好是这个线可以抽动。
7、出线
影音线材的出线点,请不要用底盒 面板出线,水电师傅要做的,就是最实在,最好的,直接从管子里出线。千万不要好心办坏事。hdmi线要求直接打个洞出来。 音箱线可以使用接线柱面板,但是那种普通面板不要用,要买透明塑料保护的接线柱的面板,思路老陈有的。 那种不容易生锈。 挂墙的音墙,建议使用空白面板打洞穿出,装好音箱,看不到线,如果接线柱的话,会比较明显,并影响到音箱靠墙安装。
