作为一个视频制作大拿,手头有个十几斤甚至几十斤的硬盘、阵列箱都不足为奇,视频素材存储分散而杂乱,多台工作电脑数据交换使用,还要定期人工整理归档,麻烦不说,关键还日日担忧一夜一夜熬出来的视频大作突然哪天就随着GG的硬盘一起say拜拜了……直到群晖NAS的到来,终于可以安心做视频了!
匠人精评|你需要一套集中存储设备!-群晖DS1517 视频工作室解决方案搭建手记
如何构思NAS的拓扑网络
工作室内部网络基于一只八口支持链路聚合的千兆网络交换机,足以满足目前设计要求:一台PC、一台MAC PRO、一台NAS的需求、一个4K播放器的需求。交换机外网通过AC68U千兆网络接驳,可以将交换机当做二级网络。其他的无线设备都走AC68U的5G或者2.4GWIFI信号。这样既可以满足交换机网络内的各个设备访问互联网也可以让工作室所有设备连接NAS进行数据交换。
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-3.jpg)
工作室网络拓扑图
关于组建NAS系统的设备考虑

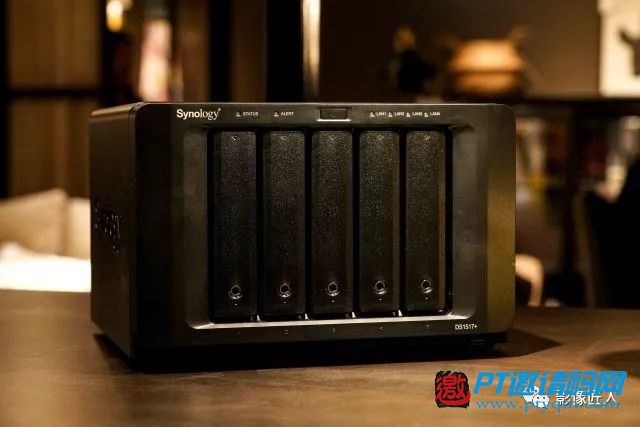

近几年的视频内容处理形式有所革新,但是视频素材体量还是比较大,主力机型微单拍摄的4K素材基本上1小时也有64G左右,每次外拍创意短片类项目都会有300G到500G左右,风光类短片基本上都在1T左右(大量延时拍摄素材)。NAS至少需要满足2030T左右量级,四到五盘位盘位比较合适,因为考虑到多机处理调用素材,支持链路聚合也是很重要。这次选择了群晖的这款DS1517 。
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-4.jpg)
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-5.jpg)
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-6.jpg)
背部接口,双9寸扇子设计(可更换),电源适配器被安置在箱体内。4个RJ-45 1GbE网卡口、双eSATA扩展接口、前后四个USB3.0接口,带有防盗锁口。
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-7.jpg)
底部四个脚垫,比较扎实,减少五块硬盘带来的共振噪音。
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-8.jpg)
铁盖板打开时内存槽,8G版本内带了两根4G双通道,最高支持16G(8G*2)。
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-9.jpg)
DS1517 内载200W台达电源,台达擅长制作服务器电源稳定性不用质疑
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-10.jpg)
DS1517 五盘位抽屉设计
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-11.jpg)
抽屉内侧的风扇可以贯穿这个硬盘槽体,方便散热
DS1517 存储配置计划
在给DS1517 添置存储设备时候也做了诸多考虑,其一是关于容量,因为考虑会存储视频素材剪辑制作,容量尽可能大,稳定性也一定要放在第一位,其二计划增加SSD缓存扩展,提高快速随机读取的效率。
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-12.jpg)
硬盘的选择
这次为DS1517 添置硬盘优先考虑西部数据NAS专用红盘8T产品,性价比和性能较为平衡。
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-13.jpg)
SSD缓存提升
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-14.jpg)
打开DS1517 带有一条Gen2 x8 PCIE插槽
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-15.jpg)
群晖自家出的M2D17 SSD扩展卡
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-16.jpg)
纸壳包装打开之后是扩展卡本体以及螺丝螺柱
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-17.jpg)
M2D17电路质感缜密,大厂作风
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-18.jpg)
M2D17支援两根2280/2260/2242卡片
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-19.jpg)
安装好的WD BLUE M2 SSD 250G
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-20.jpg)
装载在DS1517 的状态
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-21.jpg)
WD BLUE M2 SSD CrystalDiskMark测速成绩
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-22.jpg)
WD SSD Dashboard(WD仪表盘软件)可以监看SSD状态
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-23.jpg)
软件也可以监看SSD详细数据
教程:设置SSD缓存(略)
两块WD蓝盘M2 固态硬盘组合的SSD缓存,在视频后期还在做中,可以提高随机访问性能。在处理多轨道频繁读取的素材中,加快了反应速度,从而提高处理视频的反应效率。工作室搭建后期系统,可以只安装系统SSD,视频素材以及常用的包装素材,完全都可以存储在NAS中调用。而SSD缓存在NAS中的加速让实际用起来感觉更像是在操作本地的视频工程项目。
多机访问使用的多链路聚合功能(Link Aggregation)
Link aggregation(链路聚合)技术可以组合局域网接口,通过聚合多个网口提高了NAS的带宽,并提供流量故障移转以在连接终端的情况下保持网络速度。对于网内多终端处理NAS中的素材也提高了效率,过去单一的存储设备只可以点对点处理,而NAS的网络存储功能,可以实现多个设备同时访问读取素材,这让各个部门协同处理素材提供更大的帮助,多路吞吐也不会“传输堵车”。实测千兆环境下每台终端同时读写都可以跑满1000M带宽(每台设备读写约100MB/s左右)。
教程:如何设置链路聚合?(略)
视频制作应用环境应用
处理大部分视频采用PC端Adobe Premiere、After Effects、达芬奇调色等处理,MAC端多用Final Cut ProX。项目结束后一般都会做最少两个COPY,回到工作室中做好分类复制到NAS当中。NAS作为“工作盘”,所有后期终端都可以访问操作,项目结束后会将成品以及Project文件一并冷备份到外置移动硬盘当中。
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-24.jpg)
PC端PR可以多轨实时处理NAS中的4K 100M码率素材
PC非编机配置
CPU:Intel 7700K
散热器:HR02
内存:Gskill DDR4-4000 16G*2
主板:ROG M9H Z270
显卡:EVGA 1070
电源:Seasonic X-650
主盘:WD Black M2 SSD 250G
网卡:Intel I350T4(双链路)
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-25.jpg)
视频后期制作工作流
目前大部分拍摄机型都在采用SD卡的存储介质,如在野外就可以用Wireless pro现场插卡COPY,回来之后可以直接插到DS1517 前面板的USB3.0上执行COPY。当视频的后期剪辑以及调色、包装都结束后,会统一生成最终文件,工作室内的4K播放盒可以直接调取NAS中的视频成片,直接在电视播放NAS的素材。这个不仅仅是正片审片,我在旅途行进中拍摄的视频、照片片段都可以利用SMB、DLNA等协议直接在电视上观看查阅。当然我在外边,也可以通过外网访问NAS的素材内容。
DSM系统协同办公应用
DSM系统丰富的软件支持,其中包含不同的套件满足我们不同的各式各样需求。可以自己搭建图片服务器、邮件系统、音乐站、电影库、甚至网站都可以在DSM中实现,正是因为如此群晖经常都被人称为“买软件送硬件”。应用很多,我挑了两个用的最多的图片、云笔记功能介绍一下。
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-26.jpg)
丰富的套件市场
Photo Station在线图库
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-27.jpg)
安装好Photo Station后,可以在电脑端右键上传
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-28.jpg)
手机端DS Photo登录,可以外网通过QC ID访问
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-29.jpg)
在本地网络内访问速度很快,几乎是秒开
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-30.jpg)
照片点开之后,很方便查看Exif和地理位置信息(也可以自己标注位置)
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-31.jpg)
可以选择常规的拓展功能操作
Note Station记事本系统
这个软件很精炼,功能该有的都有,感觉很像印象笔记,并且支持移动端和电脑端。支持导入印象笔记内容,私有的记事系统不用担心内容被公有网络窥探,并且没有空间限制。
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-32.jpg)
Note Station非常方便的一套记事本系统
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-33.jpg)
Note Station可以导入印象笔记的内容,极大方便做私有云笔记
![看达人怎样用群晖DS1517+搭建视频工作室](http://www.ptyqm.com/wp-content/uploads/2018/03/4ffce04d92a4d6cb21c1494cdfcd6dc1-34.jpg)
手机端的Note Station基本上能满足印象笔记的功能
系统安全
对于五盘位来说,数据量之大,如果有闪失也会丢失巨大。选择不同的阵列组合功能也势在必行,同样视频用户建议选择Raid6、或者Raid5四块 一块Basic,DSM系统还支援三种:备份模式同步-CloudStation、备份-Hyper Backup以及快照-SnapshotReplication功能。
同步-CloudStation,相当于说是将终端电脑的素材备份到NAS中,反之也可以终端电脑同步到NAS硬盘中,作为个人使用比较实用,随时可以同步终端电脑的文件,进行变量备份。官方提供数据最多可以有32个历史版本。
Hyper Backup备份是变量式的,只备份改动过的地方,节省资源,节省了空间。
快照,主要是用于NAS内部的备份,保存在一个单独的备份,比较占空间但是生成和还原速度较快。但是快照需要在Btrfs文件系统下支持。
总结
群晖DS1517 有太多有趣的功能可以应用,我这段时间的使用仅覆盖了50%的基础功能。还有更多特色功能应用有待开发。
作为视频行业用户选择NAS一切还是要考虑实际诉求,容量是第一要解决的问题,集中式存储能大大减少数据的丢失以及素材分类管理的复杂问题。
通过SSD缓存的帮助,可以实现网络环境下的多机视频素材剪辑制作提高了视频工作室协同作业的工作效率。
多重备份功能,选择适当的条件下应用,对用户来说还是很大有实际帮助。商业项目建议最后还是坚持留一份冷备份作为万全之策。
这次投入费用购置这套存储设备实际花销要比阵列服务器低得多,未来准备计划升级10Gb网络环境,实现无存储盘网络作业。面对如今高速传输的新环境,建议同等级下一代产品增加原生10GbE接口。
