● 拆机测评
好了,外观就是这些,接下来我们又到了拆机环节。首先来说,亿格瑞A15并不是很好拆,整个机身需要拧下很多颗螺丝,才能够看到内部细节。并且,由于机器内部存在高压,所以老妖我并不建议A15的玩家朋友们私自进行拆机操作。
▼可以看到,A15的内部采用了大量的金属屏蔽罩,以隔绝强弱电、高低频、数字模拟之间的电磁干扰。供电模块在右下角,主板位于左下角,硬盘仓在左右两侧,环牛在正中。散热风路从右上角、两个硬盘仓底部、环牛底部进风,热风通过左下角的风扇排出。合理的风道,配合合理的布局,实测散热效果非常优秀。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/26.jpg)
▼可更换的散热风扇,厚实的减振垫。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/27.jpg)
▼A15首创了三路电源分离供电的设计,采用分离式线性电源为数字电路、模拟电路和DAC电路独立供电。这使得各部分电路之间的供电互不影响,将干扰降低到了最低程度。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/28.jpg)

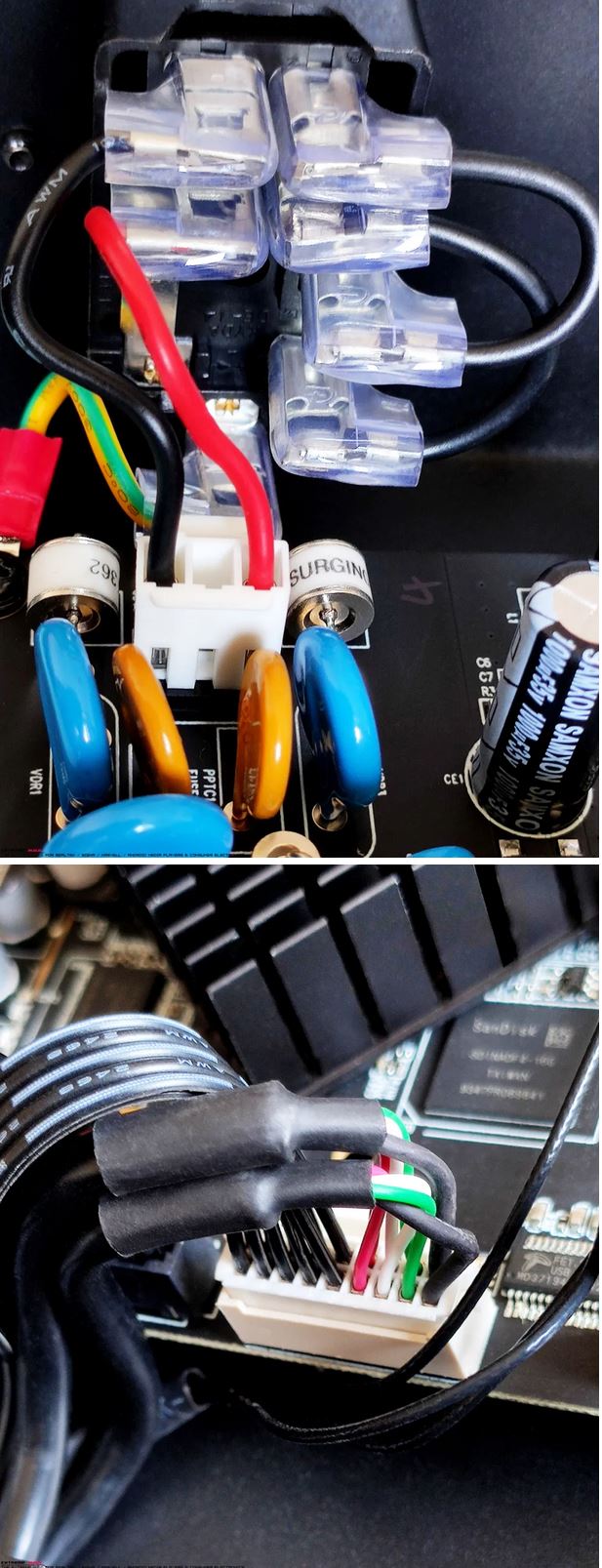

▼供电模块的细节1:线路保护。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/29.jpg)
▼供电模块的细节2:欧姆龙继电器,耐冲击电压8000V。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/30.jpg)
▼供电模块的细节3:器件排布。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/31.jpg)
![](http://www.ptyqm.com/wp-content/uploads/2020/07/32.jpg)
▼继续说供电,拆掉所有屏蔽罩,露出大功率环牛,一颗70瓦的音响专用纯铜进口矽钢片大功率环形变压器,这是A15的一个大亮点。环牛漏磁小、效率高、输出稳定,被公认为是音响设备专属的供电方式之一。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/33.jpg)
![](http://www.ptyqm.com/wp-content/uploads/2020/07/34.jpg)
▼线性稳压电路细节1:大型散热片配合散热风扇、整体风路,构成高效的散热系统,解决散热问题。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/35.jpg)
![](http://www.ptyqm.com/wp-content/uploads/2020/07/36.jpg)
▼线性稳压电路细节3:整流桥KBJ1010及其散热片。给几个参数你体会一下,最高反向峰值电压:1000V 、最大平均整流电流:10A 、最大峰值浪涌电流:170A 、最大反向漏电流:5μA。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/37.jpg)

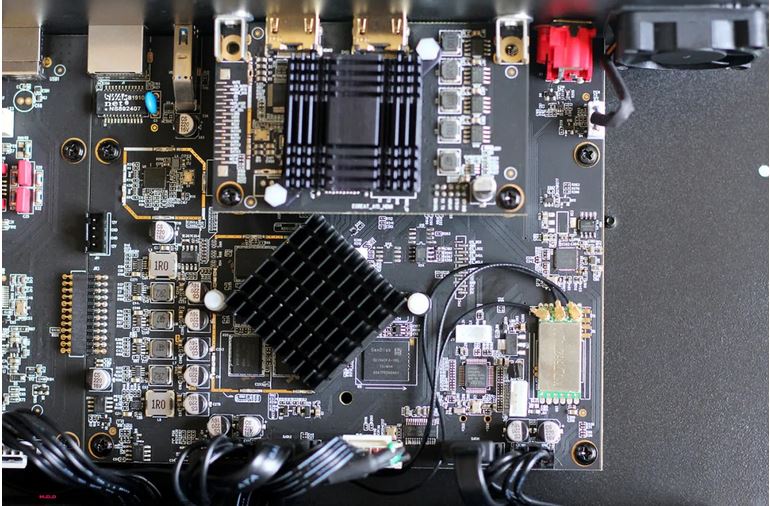

总体来说,整个供电模块前后级用料与设计非常讲究、不惜成本,其实这种真材实料也是亿格瑞一贯的作风。大功率环牛配合三部分独立供电的线性电源,这是在同类型的影音播放器上从未见到过的设计。老妖我在试音的时候没有听到任何底噪,能做到这一点真的不容易,这个要给一个大大的赞,强烈建议各位去实体店试听!▼再来看主板,Hi3798CV200的CPU有散热片覆盖,整个板子的工艺水准也很高。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/38.jpg)
![](http://www.ptyqm.com/wp-content/uploads/2020/07/39.jpg)

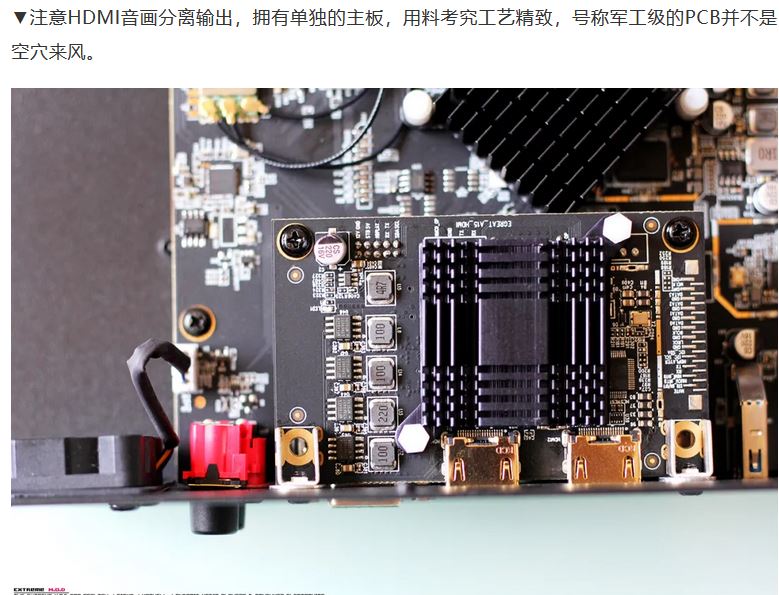

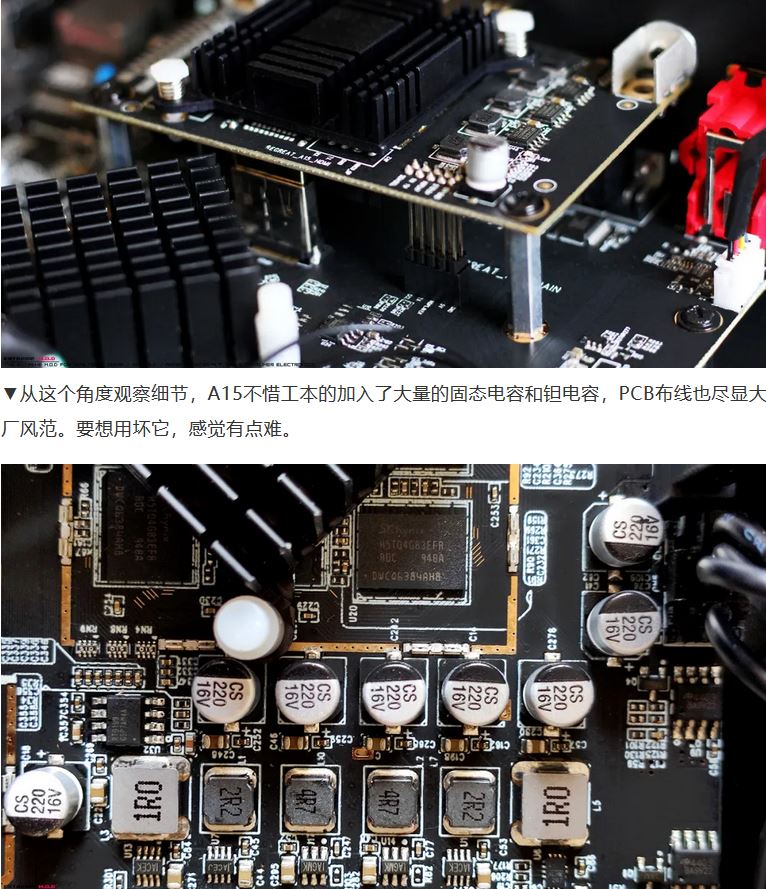

▼侧面看一下信号是如何输出的,下面是MAIN板,上面是HDMI板,画质在这里进行调优。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/40.jpg)

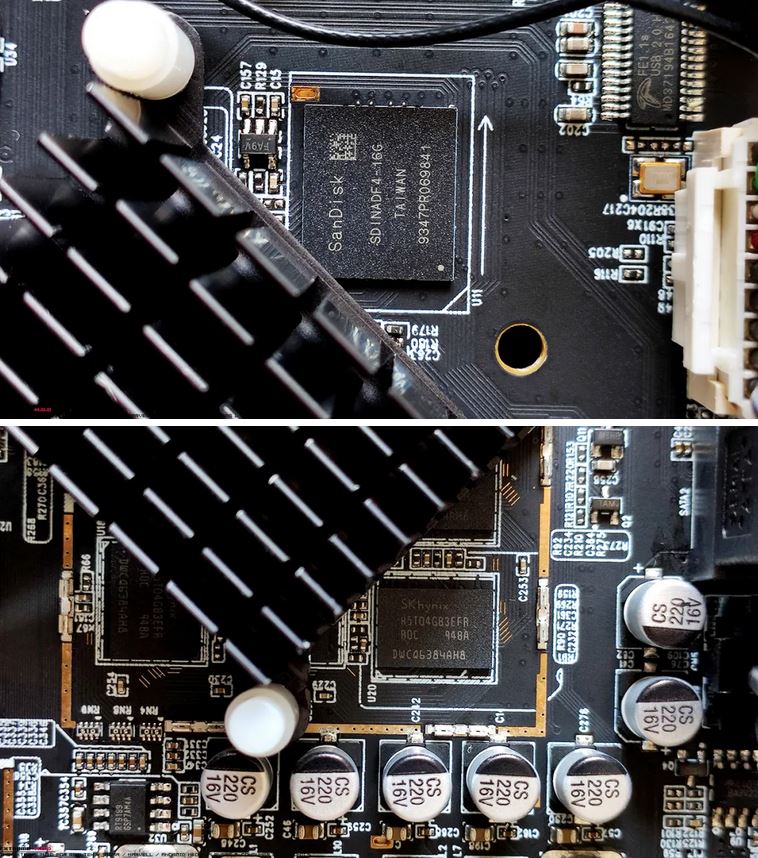

▼闪存和内存也不含糊,A15采用了闪迪16GB eMMC闪存颗粒和海力士2GB DDR3内存颗粒。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/41.jpg)

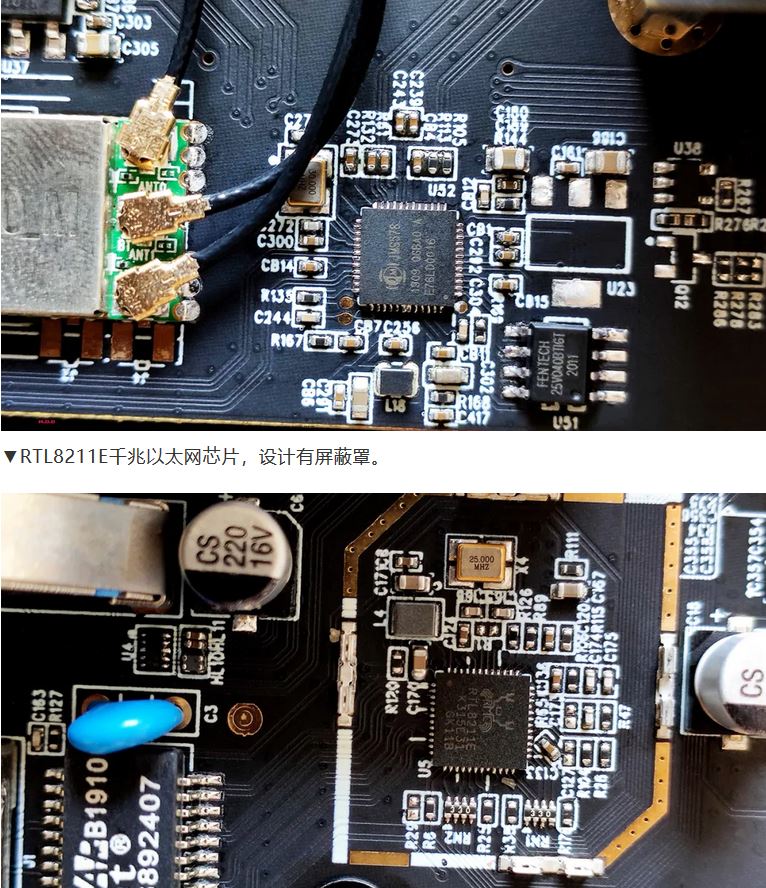

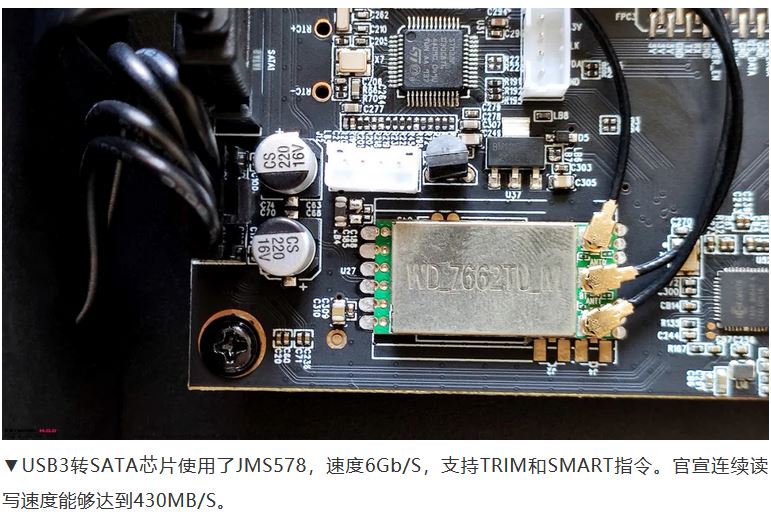

▼WIFI模块采用了联发科的MT7662TU,支持WiFi 802.11ac 2.4G/5G和BT4,WiFi 2T2R速率达到了867Mbps。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/42.jpg)
![](http://www.ptyqm.com/wp-content/uploads/2020/07/43.jpg)

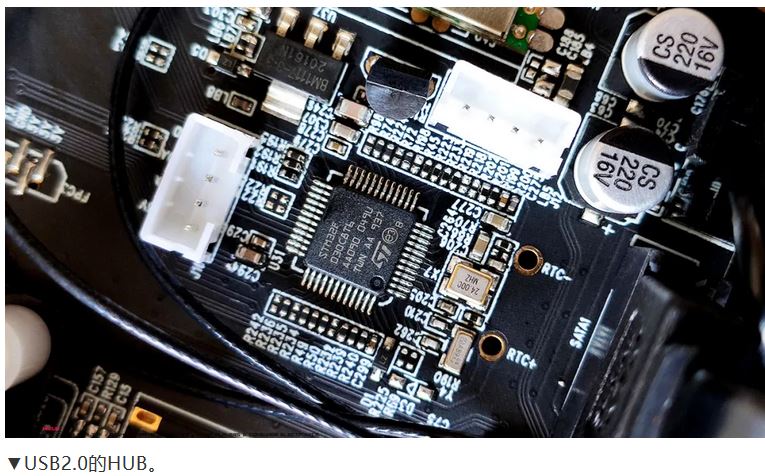

▼这颗STM32用于控制整机的电源供给和工作状态,处理来自中控的串口和红外遥控指令,同时进行温度检测和风扇无极变速。![](http://www.ptyqm.com/wp-content/uploads/2020/07/45.jpg)

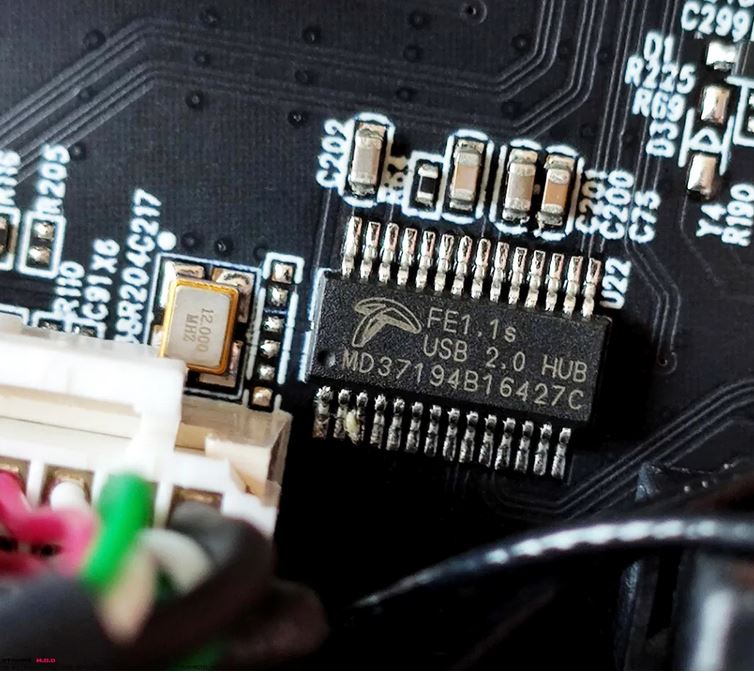

![](http://www.ptyqm.com/wp-content/uploads/2020/07/46.jpg)

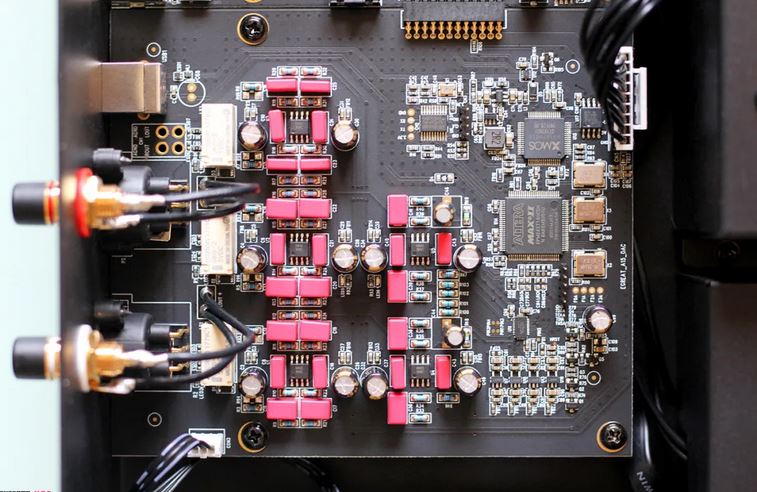

▼数模转换(DAC)部分也是A15的一大杀手锏。DAC性能的高低,会直接影响数字信号转换为模拟信号之后的准确度、信噪比、分离度等等。A15使用了ESS公司的旗舰产品ES9038Q2M,这是一颗发烧级DAC芯片,总谐波失真加噪声(THD+N)高达-120dB。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/47.jpg)
▼并不是说使用了ES9038就一定会有优异的表现,方案的设计和调试更加重要,就像汽车的变速箱,都用采埃孚,就看你优化的是否到位,和发动机匹配的是否天衣无缝。得益于亿格瑞的TOM曾任ESS公司大中华区技术Leader,A15的DAC部分的设计得到了ESS公司的深度支持。从每一颗元器件的选择、每一条线路的排布,到每一个寄存器的设置,亿格瑞团队与ESS团队都反复参详、调试,做了最优化的设计。并借助ESS公司强大的原厂级技术支持和全面的实验室配合,使得这颗芯片的素质得到了前所未有的发挥。再来打个比方,有的人用佳能入门级机身+小痰盂(50/1.8,¥700左右)就能拍出非常好的效果,有的人用佳能5D4+人像王(50/1.2,¥9000左右)拍出来的跟手机摄像头一个水平,为什么?这就是会用和不会用的区别。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/48.jpg)

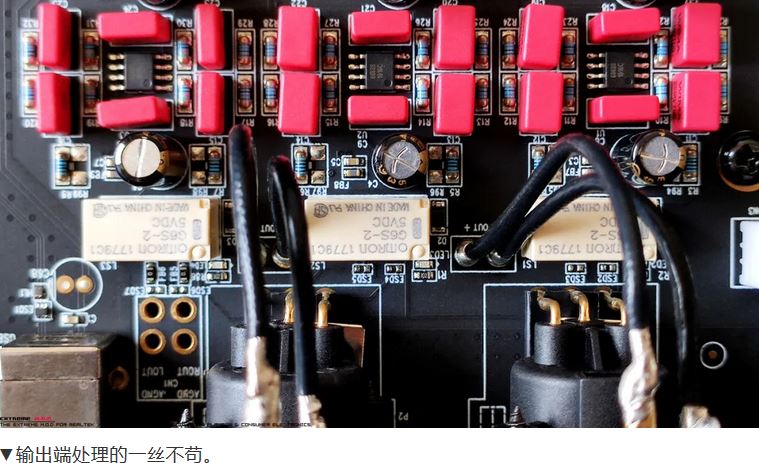

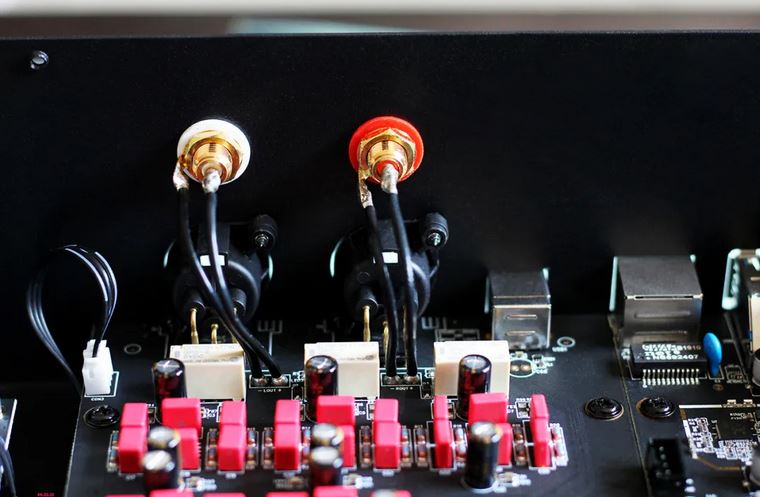

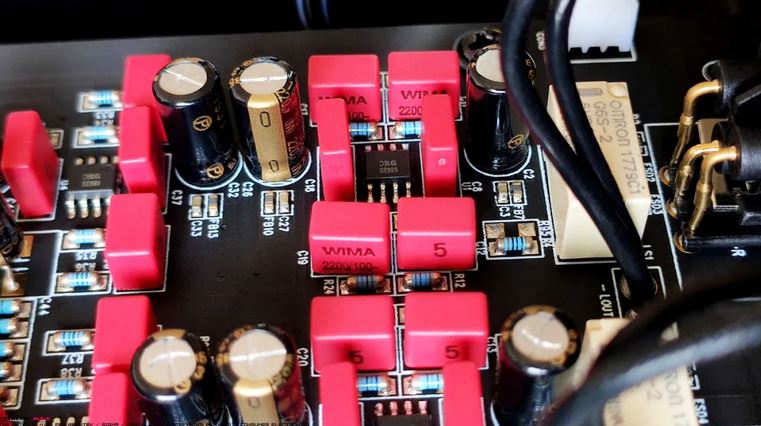

▼可以看到,DAC供电大量使用了高品质的滤波电容和日本原装的伊娜电解电容。而用于音频处理部分的电容则选用了被称为“补品”级的德国原装WIMA(威马)薄膜电容,它响应速度极快、音色清丽、音染小,因此非常适合用在高取样高码流的音频环境中。高精度晶圆电阻(0.5%)保证了工作精度和温度稳定性。选用的欧姆龙继电器的接触电阻仅75mΩ,开关次数可达1000万次以上。采用的RT6863S高品质音频专用运放经过了ESS原厂仔细的参数调校。这就叫会用,这机器官方替你磨好了,上手直接用,不折腾。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/49.jpg)
![](http://www.ptyqm.com/wp-content/uploads/2020/07/50.jpg)

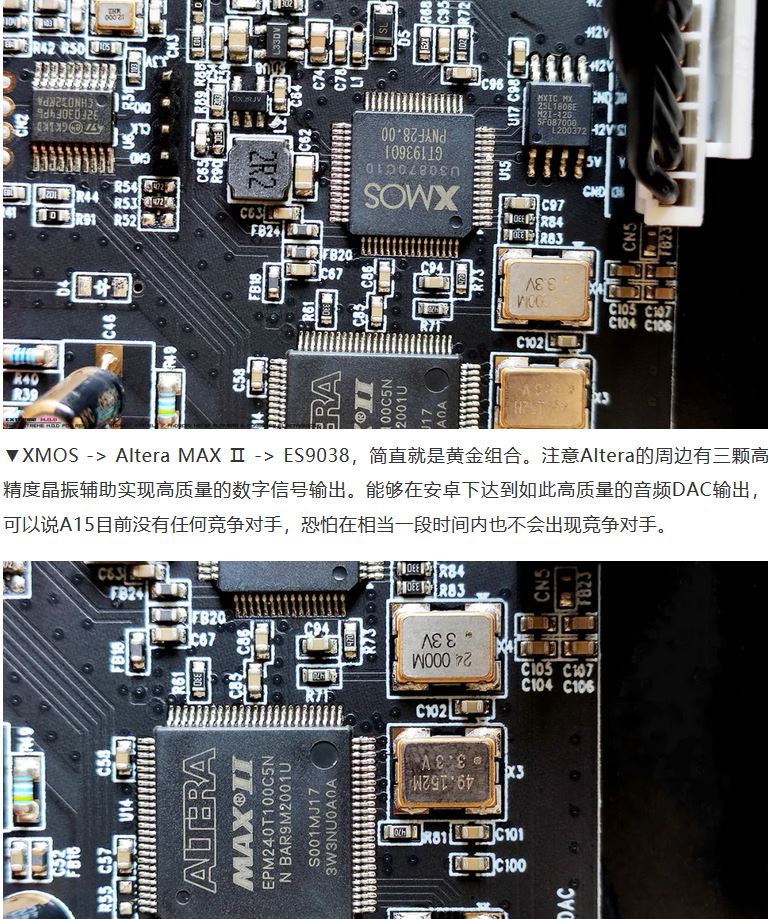

▼DAC的转换搞定之后,其实还有一个无法回避的重要问题,那就是D端的采样率。为了打破Android系统的48KHz采样率限制(超过48KHz的数字音频会被降级到48K),A15破天荒的采用了专为音频应用而设计的XMOS芯片,实现了高达768K/32Bit的PCM格式输出和支持到DSD512的DSD输出,最大程度的保留了高清音频的效果。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/51.jpg)

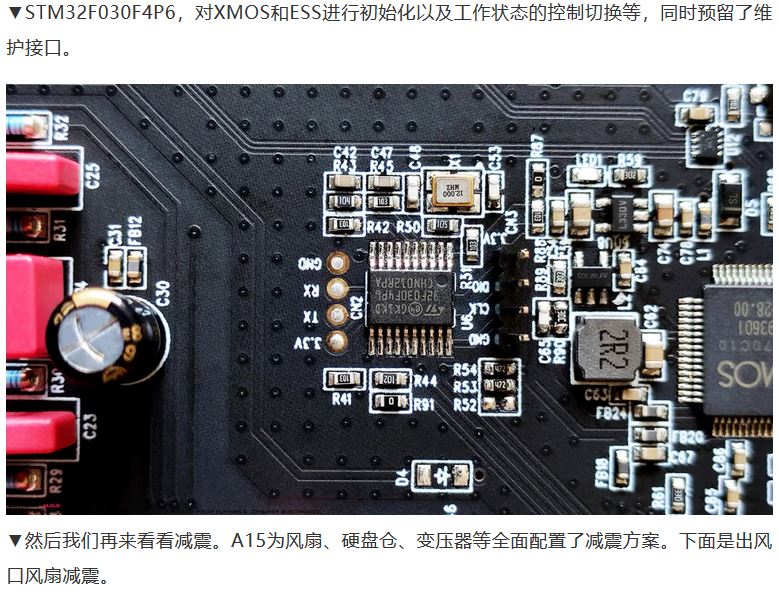

![](http://www.ptyqm.com/wp-content/uploads/2020/07/52.jpg)
![](http://www.ptyqm.com/wp-content/uploads/2020/07/53.jpg)

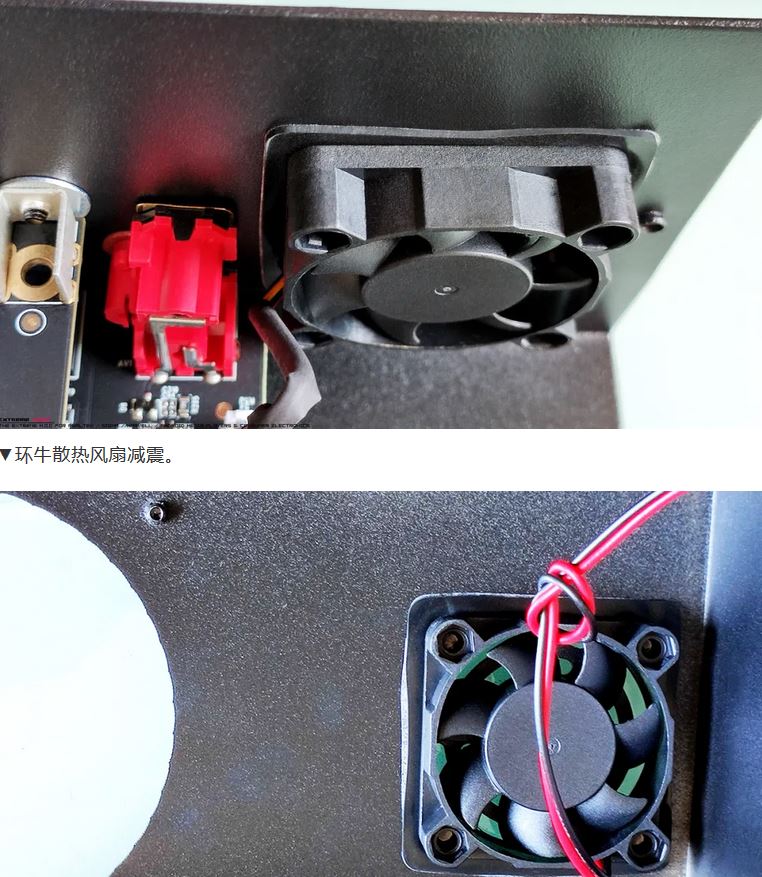

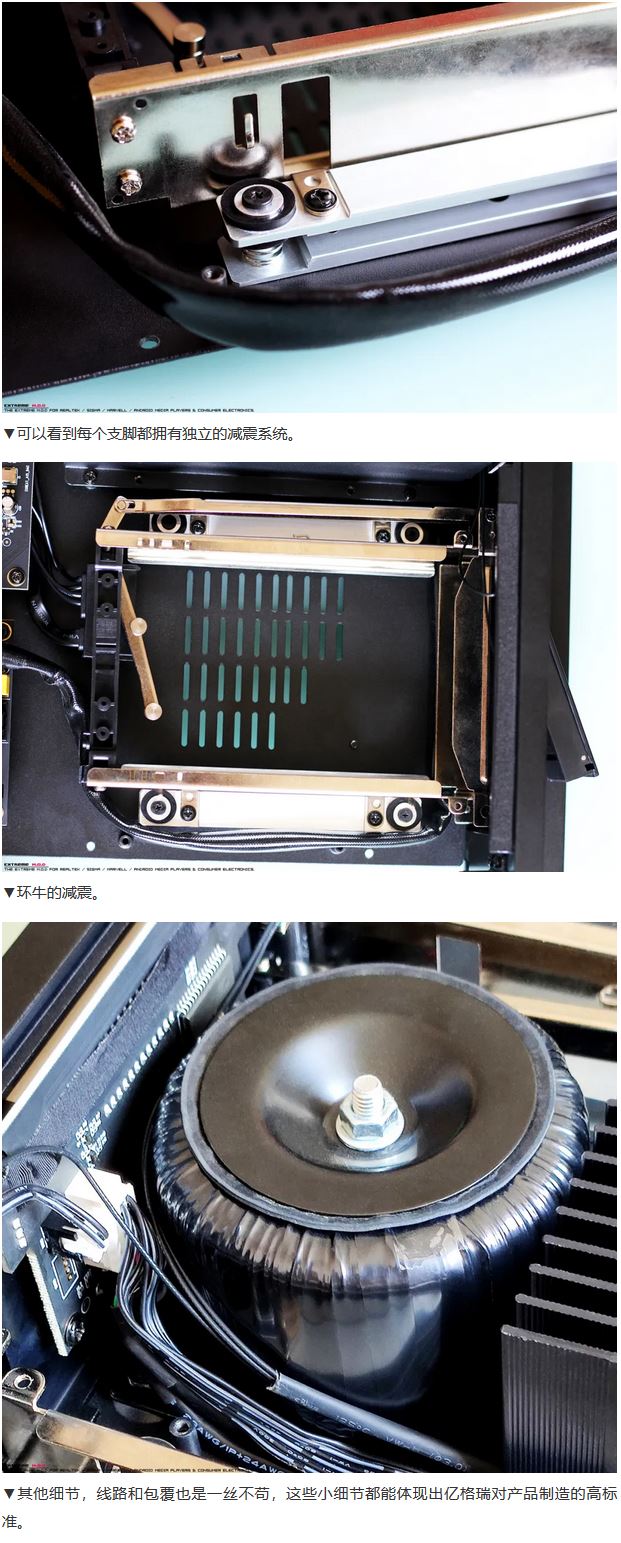

▼硬盘仓支脚减震,采用减振垫和减震弹簧双重方案,以应对不同级别的震动冲击。
![](http://www.ptyqm.com/wp-content/uploads/2020/07/54.jpg)
![](http://www.ptyqm.com/wp-content/uploads/2020/07/55.jpg)

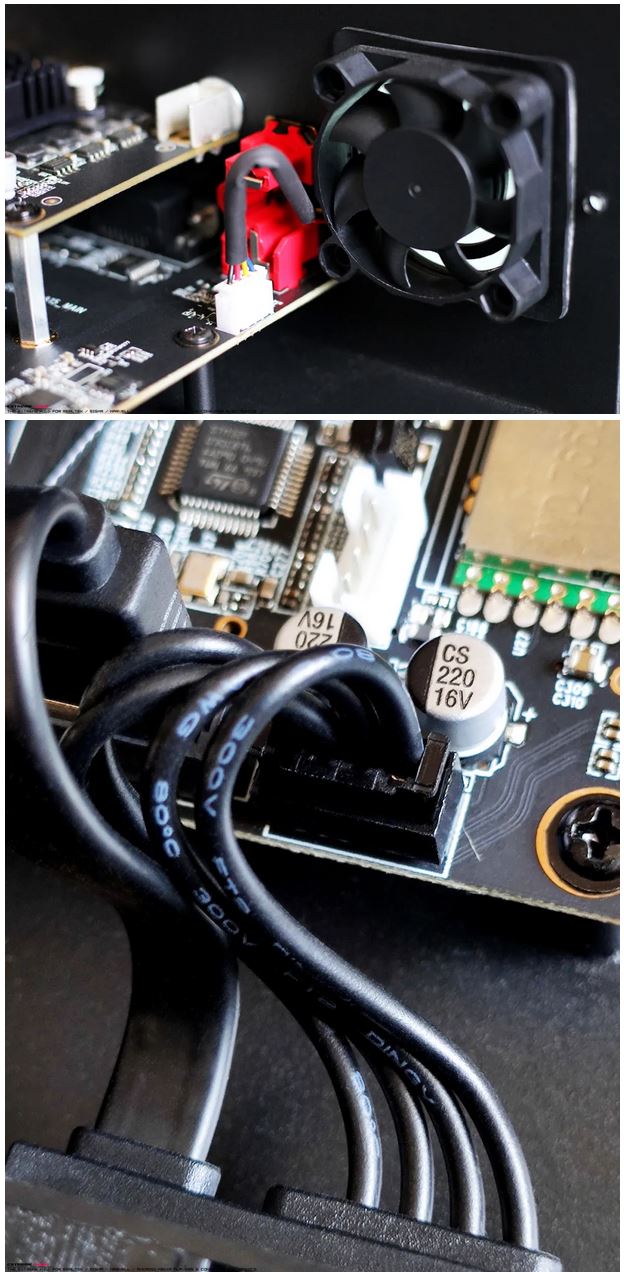

![](http://www.ptyqm.com/wp-content/uploads/2020/07/56.jpg)
